Messagepar cyssou38 » 22 Juin 2013 21:43

voici un petit tuto en photo de la fabrication d'un ressort de pompe arrière une pièce

je perce la partie vide du ressort

premier coup de scie jusqu'au trou:

maintenant j'utilise l'outil fait maison, inspiré de notre Nonoche national!!!

premiers coups de scie:

ensuite l'autre coté du trou:

après avoir scié:

puis quelques coups de lime pour éviter les problèmes pendant la trempe.

petit bonus:

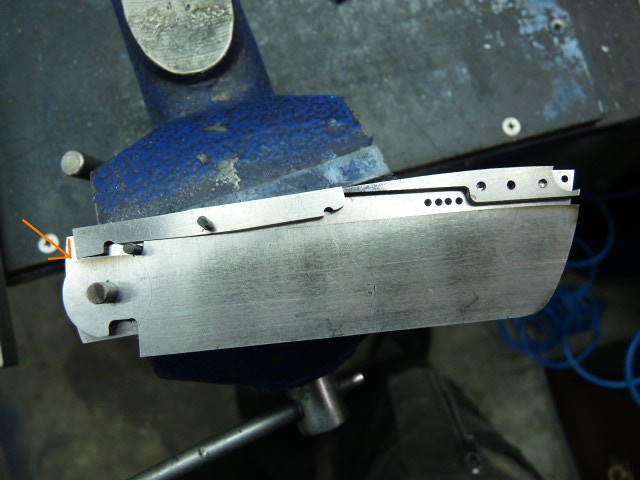

voici ma méthode pour le poncetage, grâce à celui-ci aucun risque que le fil ne heurte le ressort et je peux me faire plaisir a claquer la lame 8)

pour ce qui est des traitements thermiques, je trempe le ressort entierement, puis je fais le même revenu que pour la lame. Grâce à ça le talon de la lame et le cran du ressort sont à la même dureté. Puis revenu sélectif à la lampe a souder sur la languette du ressort (je le chauffe jusqu'à avoir une couleur bleu)

Voila j’espère que ça pourra aider certaines personnes.
https://www.facebook.com/cyssoucouteaux
"La vocation, c'est avoir pour métier sa passion" (Champollion)
Cyril BOISSET
Avatar de l’utilisateur
cyssou38

Messages: 507
Inscrit le: 26 Déc 2011 13:16
Localisation: Pontcharra

Re: tuto ressort lockback une pièce et poncetage efficace

Messagepar m47mu74nt » 22 Juin 2013 21:52

merci :D
CHERCHE : Benchmade 3350 Mini Infidel || divers OTF/Bali

"t'façon, on fait c'qu'on peut avec c'qu'on a !"
mes essais : dessin, cuir, ferraille
Avatar de l’utilisateur
m47mu74nt
B0u13t

Messages: 3790
Inscrit le: 06 Jan 2012 22:23
Localisation: ~/

Re: tuto ressort lockback une pièce et poncetage efficace

Messagepar Blue Dog » 23 Juin 2013 11:15

Merci pour le wip, c'est cool :D
[RECHERCHE] vieux Al Mar
Avatar de l’utilisateur
Blue Dog
schtroumpf panier

Messages: 6320
Inscrit le: 01 Nov 2008 14:43
Localisation: Hérault

Re: tuto ressort lockback une pièce et poncetage efficace

Messagepar G-M » 23 Juin 2013 14:20

Merci d'avoir pris le temps.
Bolino+petrol hann+ carburol+(WD40×1,5L de vin rouge 12%)=puissance.
Mon fil
Avatar de l’utilisateur
G-M
honky Tonc-man

Messages: 24471
Inscrit le: 28 Aoû 2012 07:52
Localisation: Jean Paul Sarthe

Re: tuto ressort lockback une pièce et poncetage efficace

Messagepar ptit Fred » 23 Juin 2013 15:43

Oui c'est sympa à voir un WIP j'aime bien.
Merci :chin:

Fred.
Un homme n'est pas malheureux parce qu'il a de l'ambition, mais parce qu'il en est dévoré. [Montesquieu]
Avatar de l’utilisateur
ptit Fred

Messages: 2147
Inscrit le: 31 Mai 2009 21:40
Localisation: montpellier métropole

Re: tuto ressort lockback une pièce et poncetage efficace

Messagepar pydd » 23 Juin 2013 19:39

Intéressant. Merci
Carpe Diem : que c'est difficile à faire. Nous avons besoin d'usines pas de musée
Avatar de l’utilisateur
pydd

Messages: 550
Inscrit le: 18 Fév 2010 21:10
Localisation: Nord de France

Re: tuto ressort lockback une pièce et poncetage efficace

Messagepar cyssou38 » 25 Juin 2013 09:50

De rien, on est là pour partager :D
https://www.facebook.com/cyssoucouteaux
"La vocation, c'est avoir pour métier sa passion" (Champollion)
Cyril BOISSET
Avatar de l’utilisateur
cyssou38

Messages: 507
Inscrit le: 26 Déc 2011 13:16
Localisation: Pontcharra

Re: tuto ressort lockback une pièce et poncetage efficace

Messagepar Montrotomatix » 25 Juin 2013 10:22

Merci pour ce WIP, la suite , la suite …
" Vous êtes venus pour brouter ou pour jouer au rugby ? " A. Domenech, aux Anglais qui se plaignaient de la qualité de la pelouse.

Mon fil : https://forum.neoczen.org/viewtopic.php?f=8&t=24496
Mes bricoles : https://forum.neoczen.org/viewtopic.php?f=61&t=35393
Avatar de l’utilisateur
Montrotomatix
Citizen Kane

Messages: 5613
Inscrit le: 01 Mai 2013 12:25
Localisation: Antony - Royan - St Flour

Re: tuto ressort lockback une pièce et poncetage efficace

Messagepar DEMONEX » 25 Juin 2013 10:39

Impressionnant!!!


J'adôôôre les WIP!!!!
*Guilde de ceux qui manque cruellement de culture coutelière
Avatar de l’utilisateur
DEMONEX
El Grande Fayot

Messages: 4380
Inscrit le: 21 Juin 2012 15:11
Localisation: Bordeaux

Re: tuto ressort lockback une pièce et poncetage efficace

Messagepar nallouch01 » 25 Juin 2013 12:09

Merci pour le partage :D
Avatar de l’utilisateur
nallouch01

Messages: 491
Inscrit le: 03 Juil 2011 23:41
Localisation: Ain

Re: tuto ressort lockback une pièce et poncetage efficace

Messagepar Phoeniks67 » 25 Juin 2013 13:04

Merci Cyssou, très sympa de voir ta technique! thup
Avatar de l’utilisateur
Phoeniks67

Messages: 5938
Inscrit le: 01 Juin 2012 12:59
Localisation: 88 Vosges

Re: tuto ressort lockback une pièce et poncetage efficace

Messagepar Montrotomatix » 25 Juin 2013 15:40

Si j'ai bien tout compris,
c'est la petite languette que tu as découpée qui va servir de ressort en s'appuyant sur un epaulement par exemple ???
" Vous êtes venus pour brouter ou pour jouer au rugby ? " A. Domenech, aux Anglais qui se plaignaient de la qualité de la pelouse.

Mon fil : https://forum.neoczen.org/viewtopic.php?f=8&t=24496
Mes bricoles : https://forum.neoczen.org/viewtopic.php?f=61&t=35393
Avatar de l’utilisateur
Montrotomatix
Citizen Kane

Messages: 5613
Inscrit le: 01 Mai 2013 12:25
Localisation: Antony - Royan - St Flour

Re: tuto ressort lockback une pièce et poncetage efficace

Messagepar cyssou38 » 26 Juin 2013 09:10

Merci à tous. Le forum est un outil de partage, beaucoup d'entre nous y apprennent énormément. Il faut continuer à partager nos techniques.
Montrotomatix a écrit:Si j'ai bien tout compris,
c'est la petite languette que tu as découpée qui va servir de ressort en s'appuyant sur un epaulement par exemple ???

Oui tu as bien compris. La languette vient s'appuyer contre un clou qui sert de buttée.
https://www.facebook.com/cyssoucouteaux
"La vocation, c'est avoir pour métier sa passion" (Champollion)
Cyril BOISSET
Avatar de l’utilisateur
cyssou38

Messages: 507
Inscrit le: 26 Déc 2011 13:16
Localisation: Pontcharra

Re: tuto ressort lockback une pièce et poncetage efficace

Messagepar Montrotomatix » 26 Juin 2013 12:32

thup astucieux !!!
" Vous êtes venus pour brouter ou pour jouer au rugby ? " A. Domenech, aux Anglais qui se plaignaient de la qualité de la pelouse.

Mon fil : https://forum.neoczen.org/viewtopic.php?f=8&t=24496
Mes bricoles : https://forum.neoczen.org/viewtopic.php?f=61&t=35393
Avatar de l’utilisateur
Montrotomatix
Citizen Kane

Messages: 5613
Inscrit le: 01 Mai 2013 12:25
Localisation: Antony - Royan - St Flour

Re: tuto ressort lockback une pièce et poncetage efficace

Messagepar torpen » 26 Juin 2013 15:39

arrange toi pour que le bout de ta bascule agisse en bout du talon pour y gagner en bras de levier ;)
