[WIP] le premier du lapin

[verbalinsurection]

Il est superbe ! et respire la qualité !

[Janus]

C'est très appétissant !!!

[lapin]

J'ai fait une petite modification : j'ai un peu rabaissé le tire-bouchon dans son logement + une encoche pour l'ongle afin de faciliter sa sortie.


hébergeur d image gratuit


hébergeur d image gratuit

[lapin]

Pour ce 2° couteau, j'ai utilisé des vis bombés Torx M2 et M3 de chez Savidan. Mais je trouve la tête de vis M3 trop grosse pour l'axe.

Je suis donc à la recherche de vis inox BTR tête cylindrique M3 avec tête de vis de diamètre plus petit que la normale, c'est à dire environ 4,5 mm. Et la fraise de lamage qui va avec.
Une vis normale a une tête de vis de diamètre 5,5 mm.

Et tant qu'à faire aussi des M2 avec diamètre de tête de vis plus petit.

Je n'ai pas trouvé chez Otelo, Savidan ou Lange Outillage …
Vous ne sauriez pas où en trouver ?

[Rootard]

Très bon boulot le lapin... tu peux être content de toi, et puis ce qui m'a plu c'est que tu n'a pas semblé pressé de finir, tu as fait étape par étape, et ça je trouve que ce n'est pas facile de savoir s'arrêter...

[byhb]

Superbe travail, ça à l'air si simple...
Belle ligne, beau façonnage des plaquettes...

[lapin]

Très bon boulot le lapin... tu peux être content de toi, et puis ce qui m'a plu c'est que tu n'a pas semblé pressé de finir, tu as fait étape par étape, et ça je trouve que ce n'est pas facile de savoir s'arrêter...

J'en suis un peu forcé car étant toujours très pris par mon travail "normal" et les occupations habituelles d'un week-end et d'une famille, j'ai beaucoup de mal à trouver une demi-journée entière pour avancer … d'un autre côté, j'aime bien prendre mon temps et bien réfléchir entre chaque étape !

[lapin]

Bon ben j'ai repris le fabrication du boken de du tanto …

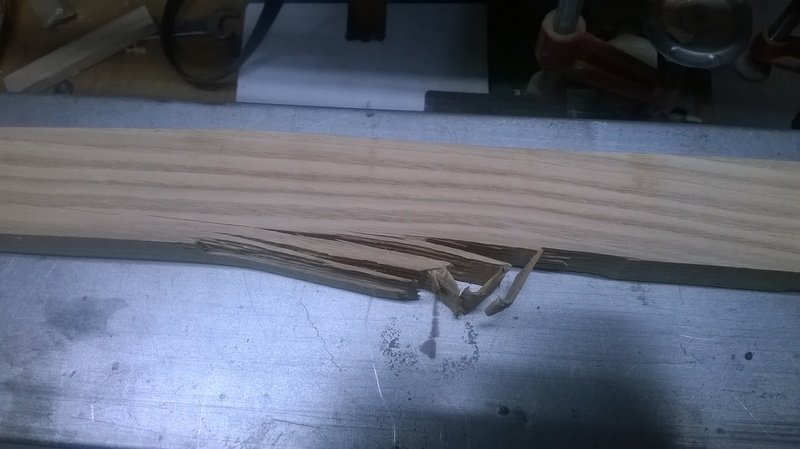

MALHEUR : le bois a fendu à la toupie …

hébergement gratuit d'images

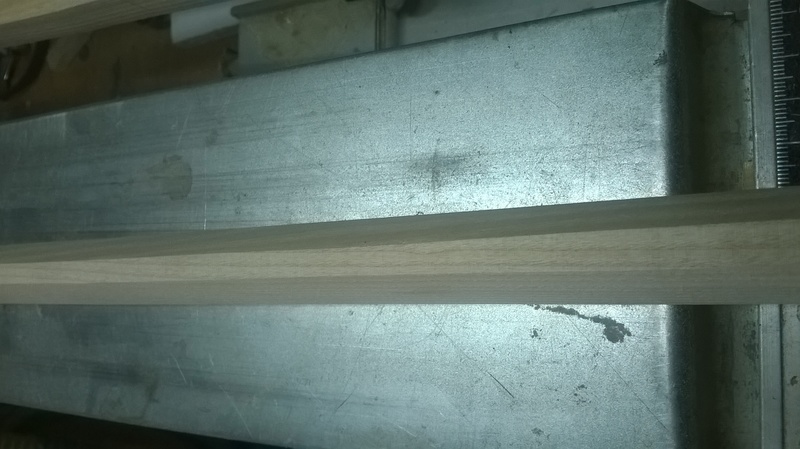

J'ai donc retaillé un bout de bois plus dense + je me suis dit qu'il serait plus facile de la façonner directement au backstand. La solution avec le gabarit avait été faite quand je n'avais pas de back et que je faisais tout au rabot … au back, c'est beaucoup plus facile !

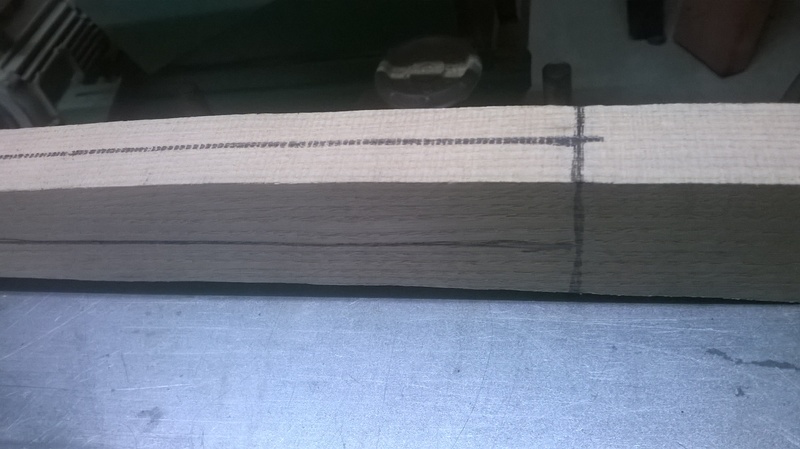

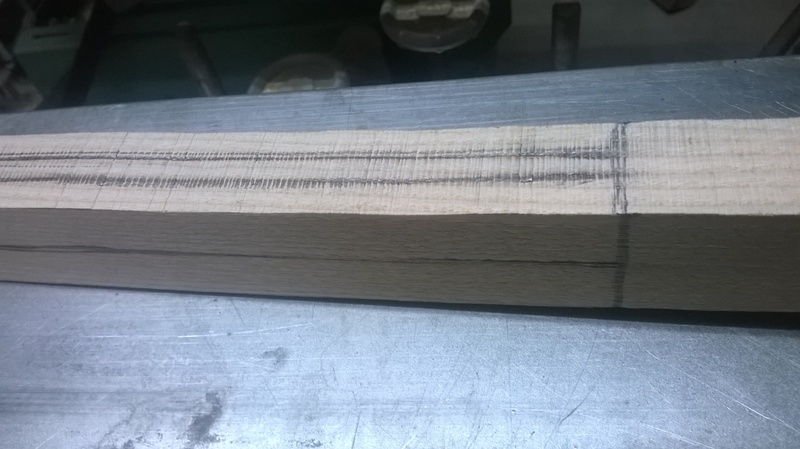

Après délignage, dessin "grossier" au crayon de l'émouture et des contres tranchants …

hebergeur image


hébergement gratuit

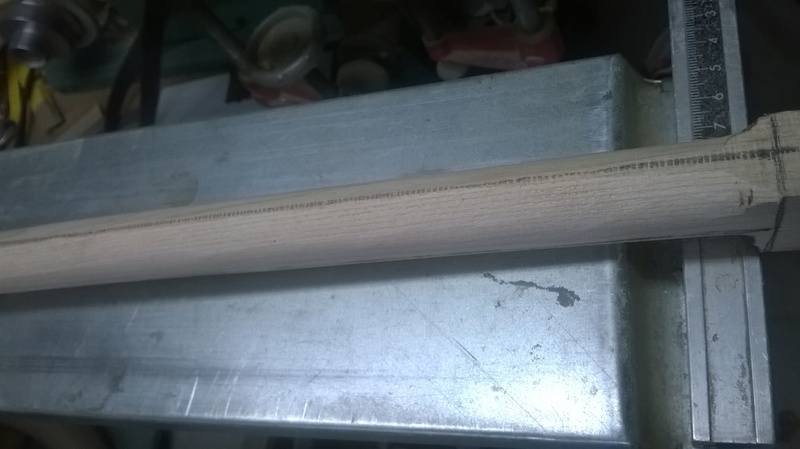

Enlèvement matière sur le dessus : contre-tranchant

heberger une image

Et sur le dessous : l'émouture est très convexe car c'est là qu'on frappe et il faut que ce soit costaud !

image a telecharger gratuitement

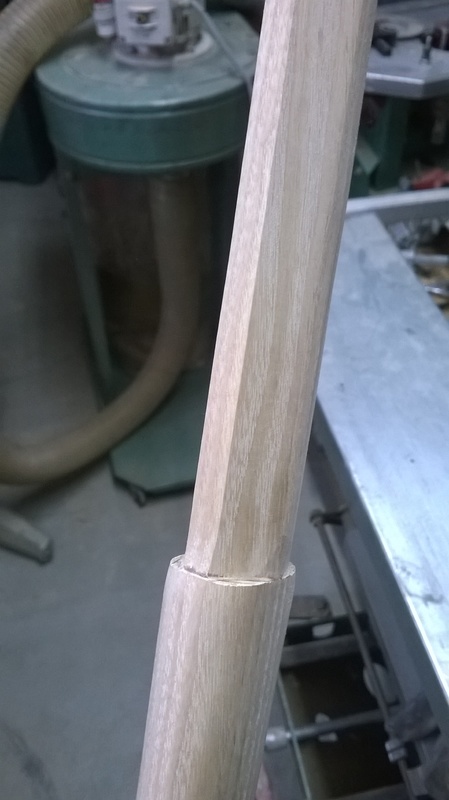

Garde finie

hebergeur gratuit

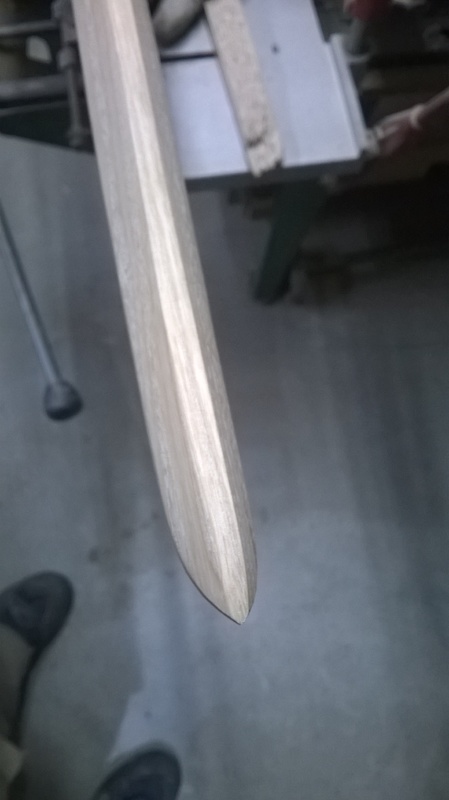

Pointe

hebergeur image

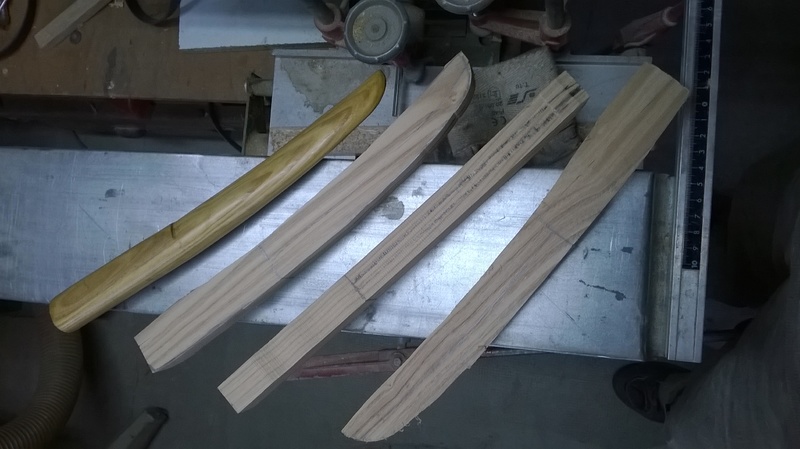

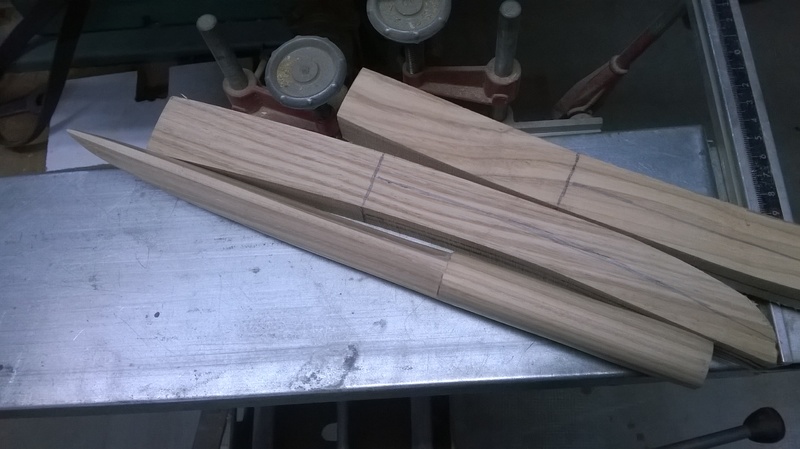

3 tantos prêts à être travaillés

image gratuite à télécharger

Le premier fini

hébergement gratuit

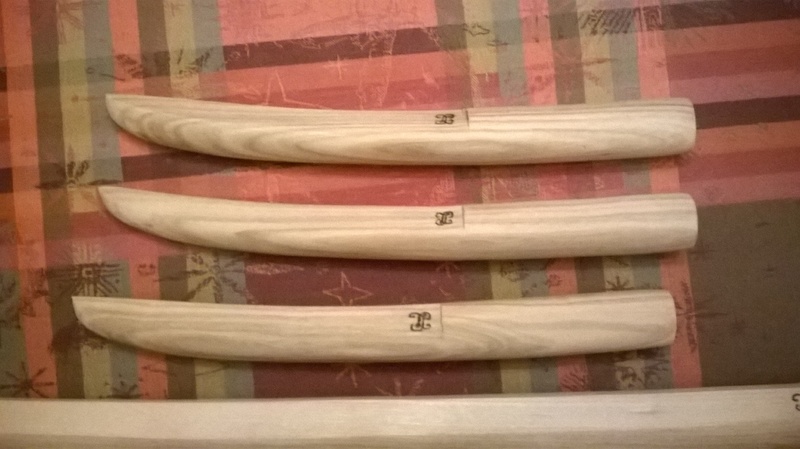

Tantos finis

hébergeur images

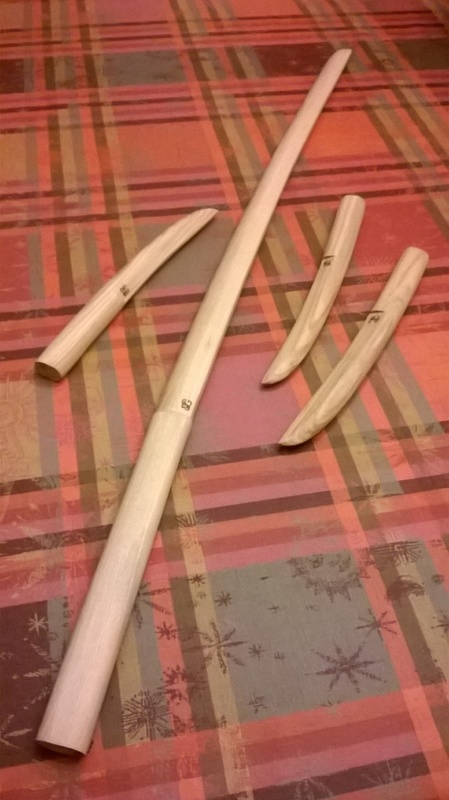

Ensemble

image gratuite

[nwar]

Pour ce 2° couteau, j'ai utilisé des vis bombés Torx M2 et M3 de chez Savidan. Mais je trouve la tête de vis M3 trop grosse pour l'axe.

Je suis donc à la recherche de vis inox BTR tête cylindrique M3 avec tête de vis de diamètre plus petit que la normale, c'est à dire environ 4,5 mm. Et la fraise de lamage qui va avec.
Une vis normale a une tête de vis de diamètre 5,5 mm.

Et tant qu'à faire aussi des M2 avec diamètre de tête de vis plus petit.

Je n'ai pas trouvé chez Otelo, Savidan ou Lange Outillage …
Vous ne sauriez pas où en trouver ?

réduire le diam. d'une tête de vis est simple : tu la coince dans le mandrin d'une visseuse (coté filetage) et tu attaque la tête au back en faisant tourner la visseuse. Tu n'es limité que par la taille de l'empreinte torx

[Jonathan P.]

Bravo pour le couteau ! Sur la photo sans les plaquettes, la pointe du tire-bouchon replié semble pointer vers l'extérieur, ce qui pourrait être un embêtement. Mais sur les photos avec plaquettes, la pointer semble au contraire pointer vers l'intérieur, donc sans risquer d'accrocher la main (d'autant plus safe avec le renfoncement effectué par la suite). Effet d'optique?
Super boulot en tout cas !

[lapin]

Bravo pour le couteau ! Sur la photo sans les plaquettes, la pointe du tire-bouchon replié semble pointer vers l'extérieur, ce qui pourrait être un embêtement. Mais sur les photos avec plaquettes, la pointer semble au contraire pointer vers l'intérieur, donc sans risquer d'accrocher la main (d'autant plus safe avec le renfoncement effectué par la suite). Effet d'optique?
Super boulot en tout cas !

Sur les dernières photos du 28/12 de cette page, j'explique que j'ai légèrement tordu (avec beaucoup de mal car il est traité "dur") le tire-bouchon vers sa cavité afin que le pointe n'accroche plus. Et j'ai creusé un peu pour mettre le doigt ……. ( j'ai rien dit )

Sinon, pour répondre à nvar … je pense que je ferai comme ça mais il me reste à rechercher une fraise à lamer adaptée … à moins que je puisse rectifier celle que j'ai pour y diminuer le diamètre ? à la lime ?

[nwar]

tu dois pouvoir diminuer un peu avec la même méthode... quitte a reprendre un peu les dents a la lime diamantée ou au back (mais attention a pas détremper)

[Jonathan P.]

Bravo pour le couteau ! Sur la photo sans les plaquettes, la pointe du tire-bouchon replié semble pointer vers l'extérieur, ce qui pourrait être un embêtement. Mais sur les photos avec plaquettes, la pointer semble au contraire pointer vers l'intérieur, donc sans risquer d'accrocher la main (d'autant plus safe avec le renfoncement effectué par la suite). Effet d'optique?
Super boulot en tout cas !

Sur les dernières photos du 28/12 de cette page, j'explique que j'ai légèrement tordu (avec beaucoup de mal car il est traité "dur") le tire-bouchon vers sa cavité afin que le pointe n'accroche plus. Et j'ai creusé un peu pour mettre le doigt ……. ( j'ai rien dit )

J'avais pas compris que tu l'avais modifié, j'avais cru que tu parlais d'une motif au niveau du montage/ajustage pour que TB entre plus profond dans son logement.
Mais merci, j'avais donc bien vu ! Bien rattrapé apparemment en tout cas !

[verbalinsurection]

j'aime beaucoup le tanto !

[lapin]

Merci Verba …
