[WIP] le premier du lapin

[Lodex]

Salut,

beau boulot ! Je sais pas si c'est ton stage ou que tu es très doué (ou les deux), mais tu apprends vite si c'est ton 2eme couteau !

Comment fais tu le ressort de ton tire bouchon ? Si c'est le ressort de la lame il doit etre bloqué en position ouverte ou fermée, du coup je vois comment ça fonctionne, à moins de forcer sur le ressort de la lame, mais ça tient dans le temps ?

Pour les fraises à lamer, regarde Magafor. Il y a beacoup de choix sur les diamètres des fraises et des pilotes, c'est assez pratique. Tu récupères le catalogue en PDF et tu vois ce que tu veux exactement par rapport à tes vis.
Ah ben en ligne j'ai vu ça :
http://www.magafor.com/article.php?grp=12102&famille=31
Moi pour les vis bombées M2 de T. Sadivan (couteau custom) j'ai la M1.7 (3.8x1. par exemple. Le pilote est un peu plus petite que 2, cela ne gene pas, mais la taille de la tete est parfaite.

Après il te faut trouver un revendeur vers chez toi, ou plus loin quelqu'un qui en expédie (genre Ancien Etablissement Michel à Marseille, ils doivent pouvoir expédier si tu demande gentillement ).

[lapin]

Salut,

beau boulot ! Je sais pas si c'est ton stage ou que tu es très doué (ou les deux), mais tu apprends vite si c'est ton 2eme couteau !

Merci Lodex … ben j'ai déjà pas mal œuvré dans le travail du bois et le tournage … donc le travail manuel, ça me connaissais déjà avant ! Et en plus, j'ai eu un très bon prof et 2 stages !

Comment fais tu le ressort de ton tire bouchon ? Si c'est le ressort de la lame il doit etre bloqué en position ouverte ou fermée, du coup je vois comment ça fonctionne, à moins de forcer sur le ressort de la lame, mais ça tient dans le temps ?

Le ressort n'a qu'un axe fixe en bout de manche. Il est ensuite en appui entre 2 points :
- vers son milieu sur l'extrémité du tire-bouchon => qui avec sa forme "carré" permet, lors de sa rotation sur son axe, d'appuyer sur le ressort pour l'ouverture, son blocage en position fermé et en position ouverte, un peu comme un cran plat.
- sur le cran forcé du coté lame.

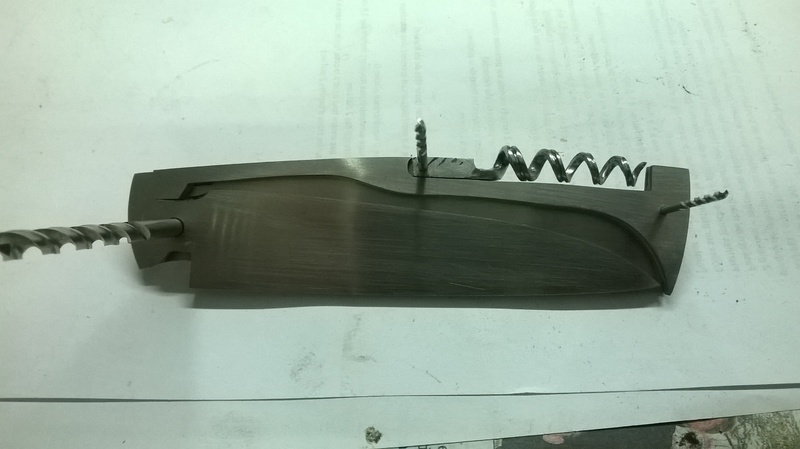

Photo du système avec le ressort monté :

téléchargement de photos

Photo sans le tire-bouchon qui montre le ressort non tendu

hebergeur gratuit

J'ai dû un peu travailler sur les épaisseurs du ressort après sa trempe afin de régler les forces de montage et d'ouverture/fermeture de la lame et du tire-bouchon.

Il y a une bonne explication dans le bouquin "Le Thiers – secrets de fabrication" => http://lethiers.fr/kiosque/

Et merci pour le tuyau pour les fraises à lame …

[Ghostdog2807]

franchement top, j'adore

[pimpim]

Très beau travail, belle esthétique, jolies finitions et le couteau semble techniquement bien abouti.

[lapin]

merci

[Lodex]

Ah oui quelle nouille j'ai pas vu qu'il n'y avait pas de clou de force, en revoyant la photo c'est clair.
J'ai le bouquin, mais jamais réalisé avec un tire bouchon … Faut que je le repotasse !

Au plus fin, ton ressort il fait quelle dimension après tes ajustements ?

[lapin]

Pas mesuré et j'ai totalement oublié de prendre une photo des pièces avant montage final ! Quelle gourde
Sinon, cela devait faire plus peu plus de 3 mm. Et j'ai aussi un peu diminué le bandage de 2,5 mm

[Lodex]

T'inquiète j'en ai fait 3 de cran forcé/plat, mais à chaque fois je me dis qu'il faut que je mesure le ressort pour voir quand ça fonctionne ou pas … Et a chaque fois j'ai monté le couteau et oublié de le mesurer.
Mais déjà si tu me dis "un peu plus de 3mm" c'est une indication.
"Diminué le bandage de 2,5 mm" : tu pensais mettre combien initialement ?

[lapin]

"Diminué le bandage de 2,5 mm" : tu pensais mettre combien initialement ?

J'ai mis initialement 2,5 mm … mais comme c'était un peu dur, j'ai bloqué l'arrière du ressort dans l'étau et avec un marteau en bois, j'ai un peu redressé la partie côté lame … ça a bien rebondit mais j'ai dû gagné 1 mm en bout, donc moins au centre … j'espère bien me faire comprendre

[Lodex]

Yes c'est clair !
Merci

[lapin]

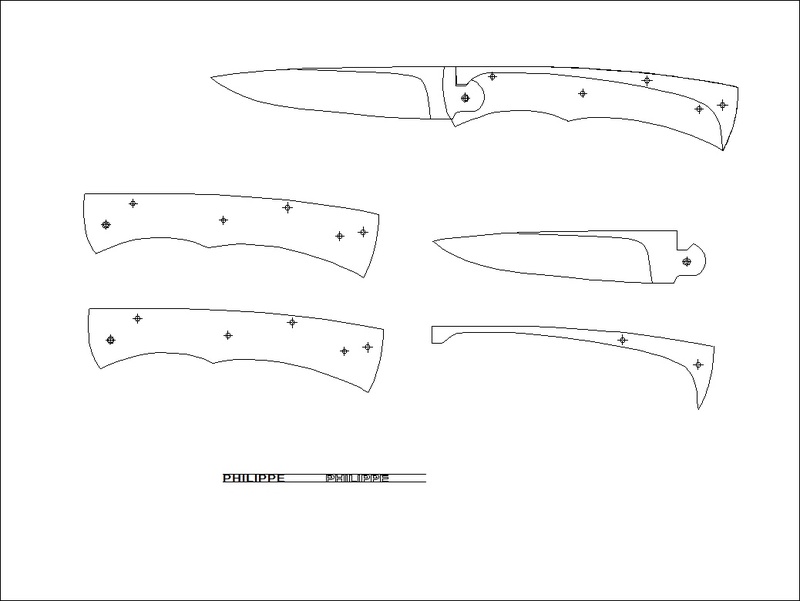

Ça fait plusieurs jours que j'ai commencé un couteau pour un copain qui vient de partir en retraite … Je lui avais fait un "bon pour un couteau" à faire dans l'année qui suit et comme c'était en août, il me faut avancer …
Je ne vais pas faire un WIP complet car c'est du même style un peu modifié que mon premier …

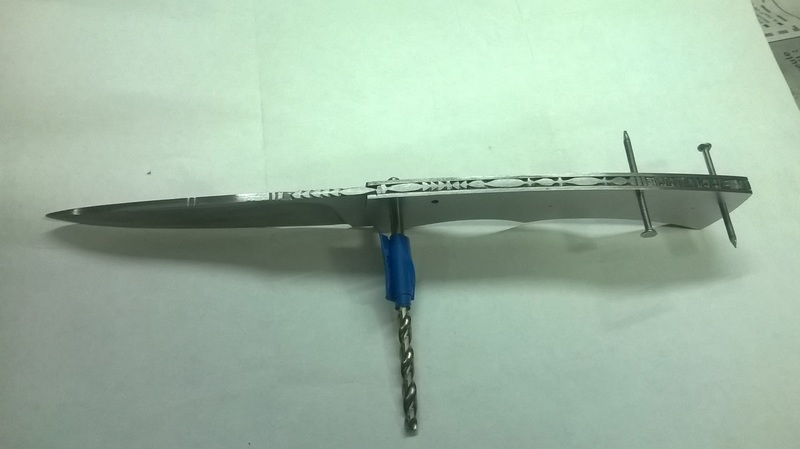

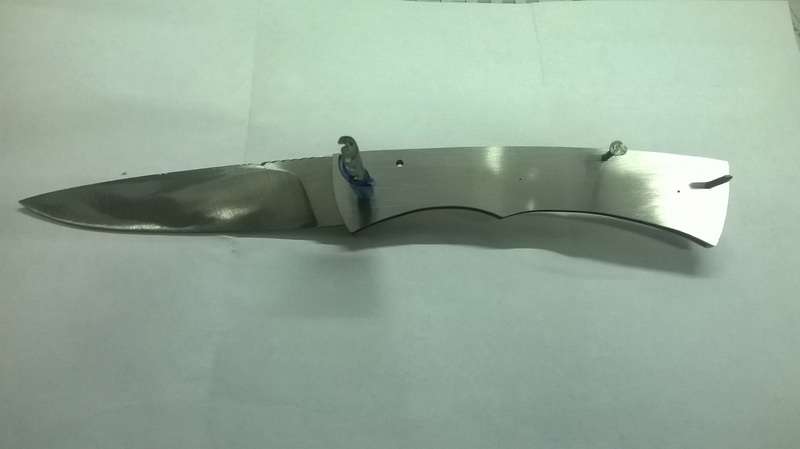

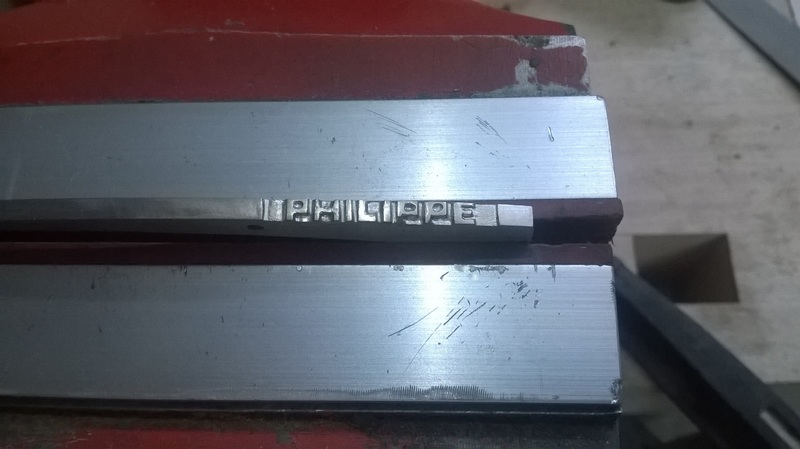

Voilà où j'en suis … prochaine étape, traitement thermique lame et ressort

[denis13]

pas mal du tout !!vraiment!

[verbalinsurection]

bravo lapinou, il est extrêmement bien partit !

[lapin]

Comme je dois passer au traitement et que je dois faire chauffer le four de trempe, j'en profite pour faire quelques pièces pour réparer des trucs :

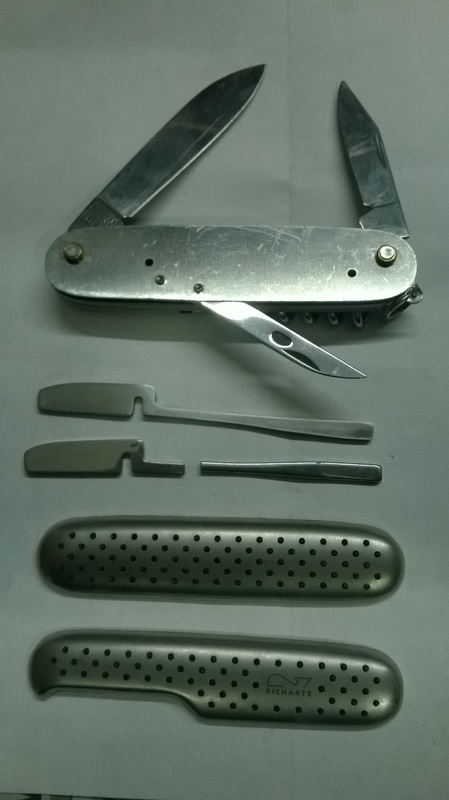

Sur un couteau RICHARTZ de Solingen le ressort qui commande la lame principale, la petite lame et le poinçon est cassé … j'en ai refais un en X46Cr13 en 2 mm. je pense que je devrais enlever l'axe du poinçon pour remettre le ressort.



Et j'ai aussi un pince à ongle qui a son ressort cassé … j'en ai préparé un en X20Cr13 … j'avais que ça dans l'épaisseur avoisinant 1 mm => j'espère que ça ira pour faire un ressort !



Ce sera mon premier traitement avec de l'inox … faudra que je retrouve les températures de trempe et de revenu.

[zayek]

J'peut pas t'aider pour les ressors mais bravo pour ce que tu fais. La classe.
