Sous les jupes de...

[Virgil4]

Sur ce couteau le ressort du lock back est dédoublé.
….

T'aurais stp. une autre photo où on voit le ressort un peu plus?

[Papat]

Je te fais des photos demain matin, Virgil4. J'ai un couteau Nieto sur le même principe. À la place d'un seul ressort pour le lock back il y a deux ressorts en parralèle, un peu comme si le ressort était coupé en deux sur la longueur. L'avantage c'est que si un ressort casse, l'autre fonctionne.

[Virgil4]

Ouais, bon, mais le deuxième ressort va pas survivre longtemps dans ce cas, je suppose - et la fonctionnalité devrait quand-même être un peu dégradée …

[seblepanda]

voilà

[Ghjallone]

Non, le ressort ne travaille pas lors du verrouillage, il ne fait que pousser la bascule qui verrouille la lame aux platines.
C'est comme un Axis, si un ressort casse le couteau fonctionne encore.

Et dans les deux cas, vu que l'amplitude de mouvement est plus que limitée, quand un ressort casse c'est soit du à un défaut dans l'acier, soit à de la rouille.

[seblepanda]

si le ressort fonctionne lors du verrouillage, vu que pour le monter il faut le mettre en tension

[Papat]

Bon je vais pas casser un des deux ressorts pour vérifier mais le principe est bien pensé quand même !

[seblepanda]

[Papat]

Oh, c'est un Camillus de la belle époque quand même ! Un peu de respect, en plus il m'a coûté une fortune !

[Ghjallone]

si le ressort fonctionne lors du verrouillage, vu que pour le monter il faut le mettre en tension

Oui mais pas directement, c'est pas comme un cran forcé. donc même si la force appliquée est faible, ça fonctionne toujours.

[seblepanda]

ce qui verrouille le pompe ça s'appelle la bascule

sur un cran, on appelle ça le ressort, mais sur un pompe, souvent, ressort et bascule sont séparées


http://fabriquersoncout.11vm-serv.net/cran_darret.htm

on y voit le systeme à ressort comme le kerberos

[Virgil4]

si le ressort fonctionne lors du verrouillage, vu que pour le monter il faut le mettre en tension

Oui mais pas directement, c'est pas comme un cran forcé. donc même si la force appliquée est faible, ça fonctionne toujours.

Pour le verrouillage peut-être, mais tu as le risque qu'en position fermée la lame sort du manche - pas idéal dans la poche ….

Merci pour le lien, Seblepanda - j'aime bien les explications détaillés pourquoi on fait qc …

[Papat]

Sur ce couteau le ressort du lock back est dédoublé.
….

T'aurais stp. une autre photo où on voit le ressort un peu plus?

Voilà c'est pas top avec le téléphone mais là c'est le cul du couteau vu du dessus avec la zone d'appui de la bascule pour délocker. Si on regarde bien on voit une petite zone avec les 2 ressorts, le reste étant poli on ne remarque rien.



C'est plus flagrant vu de l'intérieur où on voit bien les 2 ressorts parallèles qui appuient ensemble sur la bascule :



Là solution adoptée par Camillus de doubler le ressort me fait penser à celle utilisée sur les moteurs avec les doubles ressort pour les soupapes : répartir les contraintes mécaniques sur plusieurs points séparés.

[Shoto]

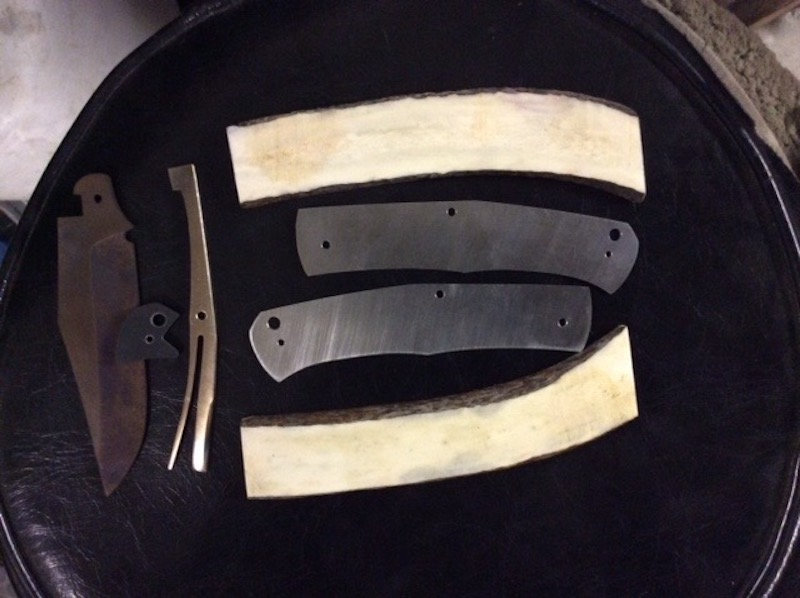

J'ai retrouvé cette photo que l'artisan m'avait envoyé
c'est un pompe

[seblepanda]

Merci beaucoup.. Donc C est une bascule ressort en 1 piece
