mes essais !!

Vous créez vous même vos modèles? On peut voir? ;)

Re: mes essais !!

Messagepar lapin » 17 Aoû 2024 19:15

Vérification faite avec quelqu'un, l'entraxe des rouleaux fait 120mm. Je pense qu'il ne faut pas aller sous 150mm avec des passes de rabotage douces.
Ce qui n'existe pas existe (Barjavel : Équation de Zoran)
Lapin … Moto Guzzi V85TT Centenario
Mes stages => https://forum.neoczen.org/viewtopic.php?f=8&t=24514
Mes premiers => https://forum.neoczen.org/viewtopic.php?f=23&t=27722
Mes suivants => https://forum.neoczen.org/viewtopic.php?f=8&t=32339
Avatar de l’utilisateur
lapin

Messages: 8969
Inscrit le: 04 Déc 2010 11:07
Localisation: Vosges

Re: mes essais !!

Messagepar volute » 17 Aoû 2024 21:27

lapin a écrit:
En ce qui concerne le rabotage du bois, il m'est arrivé pour la chaise trip trap suédoise de faire des lames de frêne de 10 cm de large et de moins de 2 mm d'épaisseur à la raboteuse. Ce qui m'a permis de faire du lamellé-collé avec des courbes pour le dossier. Ça faisait 10 cm de large mais ça pourrait faire beaucoup moins. J'ai déjà raboté des plaquettes de 2 a 3 cm de large
Par contre c'est certain qu'il faut une certaine longueur afin que la plaquette à raboter puisse être entraînée par les deux rouleaux qui sont avant et après la lame. Je dirais que la longueur minimum est d'environ 15 à 20 cm. Il faudrait que je puisse mesurer à la maison la distance entre les 2 rouleaux ( je suis en vacances).



lapin a écrit:Vérification faite avec quelqu'un, l'entraxe des rouleaux fait 120mm. Je pense qu'il ne faut pas aller sous 150mm avec des passes de rabotage douces.


Merci beaucoup pour ces précisions thup , je me rappelais qu'il fallait une certaine longueur mais je n'avais pas idée du minimum d'épaisseur atteignable, mais en soit, c'est logique. On doit même pouvoir atteindre le 0 rptd

lapin a écrit:Après si tu passes par chez moi je peux t'en faire sans souci. Ou bien tu m'envoies ce que tu veux faire et je te le fais et te le renvoie. A ta disposition.


Si je passe vers chez toi un de ces quatre, ça sera pas pour te faire travailler … jamais gouté l'alcool de thym :picole2: :ange:
Et même si l'idée est tentante, faire faire des aller-retours à quelques bouts de bois à travers toute la France, je vais éviter. Je trouverai bien quelqu'un a emmerdé dans le coin :D

Mais merci beaucoup Lapin pour cette proposition très sympathique :chin: :chin:

Et passes de bonnes vacances !!
"Rien n'est parfait,c'est un fait qu'il vous faut accepter.
Comment ?
Et bien,vous vous asseyez a votre table,vos outils devant vous.………….et vous recommencez. "
The outfit

Je suis caché ici
Avatar de l’utilisateur
volute

Messages: 1493
Inscrit le: 08 Nov 2019 12:31
Localisation: Lyon

Re: mes essais !!

Messagepar lapin » 17 Aoû 2024 23:11

volute a écrit:Si je passe vers chez toi un de ces quatre, ça sera pas pour te faire travailler … jamais gouté l'alcool de thym :picole2: :ange:



Pas de soucis y’en a toujours en stock pour les invités tentés par une dégustation :mouarf:
Ce qui n'existe pas existe (Barjavel : Équation de Zoran)
Lapin … Moto Guzzi V85TT Centenario
Mes stages => https://forum.neoczen.org/viewtopic.php?f=8&t=24514
Mes premiers => https://forum.neoczen.org/viewtopic.php?f=23&t=27722
Mes suivants => https://forum.neoczen.org/viewtopic.php?f=8&t=32339
Avatar de l’utilisateur
lapin

Messages: 8969
Inscrit le: 04 Déc 2010 11:07
Localisation: Vosges

Re: mes essais !!

Messagepar lapin » 19 Aoû 2024 09:29

volute a écrit:
Merci beaucoup pour ces précisions thup , je me rappelais qu'il fallait une certaine longueur mais je n'avais pas idée du minimum d'épaisseur atteignable, mais en soit, c'est logique. On doit même pouvoir atteindre le 0 rptd

Pour ce qui concerne la longueur, on peut toutefois mettre le morceau plus court sur une planche martyr coincé entre 2 cales de plus faible épaisseur
Ce qui n'existe pas existe (Barjavel : Équation de Zoran)
Lapin … Moto Guzzi V85TT Centenario
Mes stages => https://forum.neoczen.org/viewtopic.php?f=8&t=24514
Mes premiers => https://forum.neoczen.org/viewtopic.php?f=23&t=27722
Mes suivants => https://forum.neoczen.org/viewtopic.php?f=8&t=32339
Avatar de l’utilisateur
lapin

Messages: 8969
Inscrit le: 04 Déc 2010 11:07
Localisation: Vosges

Re: mes essais !!

Messagepar Romain J » 20 Aoû 2024 22:15

Pour mettre à plat, j'utilise une ponceuse combiné, celle avec laquel j'ai commencé à bricoler du couteau avant d'avoir un back, maintenant elle me sert plus que pour les plaquettes.
Avec un gros grain 36, à l'horizontale je passe les deux faces successivement en vérifiant les épaisseurs souvent pour que ça soit parallèle.
Ensuite passage au marbre avec un grain 80 ou 100 et c'est marre :wink:
Faut prévoir des plaquettes un peu plus grandes que le gabarit du manche, la ponceuse a tendance à arrondir un peu les bords.

Bon je raconte tout ça mais tu fais peut-être déjà comme ça au final, y'a pas 50 méthodes non plus :D
Avatar de l’utilisateur
Romain J

Messages: 713
Inscrit le: 13 Sep 2018 20:20
Localisation: Maine-et-Loire

Re: mes essais !!

Messagepar lapin » 20 Aoû 2024 23:03

Il y a aussi la ponceuse lapidaire à plat
Ce qui n'existe pas existe (Barjavel : Équation de Zoran)
Lapin … Moto Guzzi V85TT Centenario
Mes stages => https://forum.neoczen.org/viewtopic.php?f=8&t=24514
Mes premiers => https://forum.neoczen.org/viewtopic.php?f=23&t=27722
Mes suivants => https://forum.neoczen.org/viewtopic.php?f=8&t=32339
Avatar de l’utilisateur
lapin

Messages: 8969
Inscrit le: 04 Déc 2010 11:07
Localisation: Vosges

Re: mes essais !!

Messagepar volute » 21 Aoû 2024 23:05

lapin a écrit:

Pas de soucis y’en a toujours en stock pour les invités tentés par une dégustation


:D

lapin a écrit:Pour ce qui concerne la longueur, on peut toutefois mettre le morceau plus court sur une planche martyr coincé entre 2 cales de plus faible épaisseur


Du coup le morceau dépasserai du martyr, ça poserai pas un soucis rapport à l'entrainement des rouleaux ? C'est secondaire, au vu de ma faible production, vais surement continuer à faire comme je fais...Mais l'idée est bonne thup
J'avais même réfléchi à la création d'un guide avec des mors trempés montés sur un U avec un fond réglable...mais ça pas été plus loin … ça m'avait déjà trop fatigué d'y réfléchir...:D

Romain J a écrit:Pour mettre à plat, j'utilise une ponceuse combiné, celle avec laquel j'ai commencé à bricoler du couteau avant d'avoir un back, maintenant elle me sert plus que pour les plaquettes.
Avec un gros grain 36, à l'horizontale je passe les deux faces successivement en vérifiant les épaisseurs souvent pour que ça soit parallèle.
Ensuite passage au marbre avec un grain 80 ou 100 et c'est marre :wink:
Faut prévoir des plaquettes un peu plus grandes que le gabarit du manche, la ponceuse a tendance à arrondir un peu les bords.

Bon je raconte tout ça mais tu fais peut-être déjà comme ça au final, y'a pas 50 méthodes non plus :D


Oui, en gros, et je laisse du gras autours aussi car comme tu dis, t'as vite fait d'en enlever plus sur les bords...
C'est pas le problème d'être plat mais vraiment parallèle, sur d'autres types de couteaux, du moment que tu as une face référence, c'est pas bien grave si l'autre coté est moins propre (amha, et j'ai pas dit dégueulasse non plus :mouarf: ), mais sur l'axis, vu que tu fraises dessus (en plus du dessous) , t'as vite fait de te retrouver avec un décalage entre les deux cotés du fraisage/lamage et ça ressort vite avé la tête du pivot.
Pour ça que les plaquettes en carbone (ou autres) calibrées, ben c'est plutôt pratique... :ange: En bois aussi tu me diras, mais elle font généralement 6mm, donc faut les poncer et c'est le même bintz...

D'façon, j'ai passé ces étapes... :spc: maintenant, faut que j'attende que le collègue rentre de vacances, j'sais pas me servir de sa graveuse laser...quelle idée de prendre des vacances décalées par rapport aux miennes... :o :lol:
"Rien n'est parfait,c'est un fait qu'il vous faut accepter.
Comment ?
Et bien,vous vous asseyez a votre table,vos outils devant vous.………….et vous recommencez. "
The outfit

Je suis caché ici
Avatar de l’utilisateur
volute

Messages: 1493
Inscrit le: 08 Nov 2019 12:31
Localisation: Lyon

Re: mes essais !!

Messagepar Dans nos bois » 22 Aoû 2024 21:59

Pour faire bien parallèle je met une face a plat ( back ou rabot électrique avec le bois bloqué a l'étau.)

Ensuite je colle le bois au double face sur un plan de travail et je passe la défonceuse modifié ( j'ai mis des patins qui la sur-eleve) a la hauteur désirée des plaquettes et en très peu de temps j'ai des plaquettes nikel.
Avatar de l’utilisateur
Dans nos bois

Messages: 375
Inscrit le: 15 Sep 2018 20:46

Re: mes essais !!

Messagepar volute » 23 Aoû 2024 21:21

Dans nos bois a écrit:Pour faire bien parallèle je met une face a plat ( back ou rabot électrique avec le bois bloqué a l'étau.)

Ensuite je colle le bois au double face sur un plan de travail et je passe la défonceuse modifié ( j'ai mis des patins qui la sur-eleve) a la hauteur désirée des plaquettes et en très peu de temps j'ai des plaquettes nikel.


Bonne idée la défonceuse, pis ça prendra moins de place dans l'appart qu'un combiné… :mouarf:

Merci pour la combine thup :chin:
"Rien n'est parfait,c'est un fait qu'il vous faut accepter.
Comment ?
Et bien,vous vous asseyez a votre table,vos outils devant vous.………….et vous recommencez. "
The outfit

Je suis caché ici
Avatar de l’utilisateur
volute

Messages: 1493
Inscrit le: 08 Nov 2019 12:31
Localisation: Lyon

Re: mes essais !!

Messagepar lapin » 23 Aoû 2024 23:09

volute a écrit:
lapin a écrit:Pour ce qui concerne la longueur, on peut toutefois mettre le morceau plus court sur une planche martyr coincé entre 2 cales de plus faible épaisseur


Du coup le morceau dépasserai du martyr, ça poserai pas un soucis rapport à l'entrainement des rouleaux ? C'est secondaire, au vu de ma faible production, vais surement continuer à faire comme je fais...

Le martyr peut faire la même épaisseur que le morceau à raboter …
Ce qui n'existe pas existe (Barjavel : Équation de Zoran)
Lapin … Moto Guzzi V85TT Centenario
Mes stages => https://forum.neoczen.org/viewtopic.php?f=8&t=24514
Mes premiers => https://forum.neoczen.org/viewtopic.php?f=23&t=27722
Mes suivants => https://forum.neoczen.org/viewtopic.php?f=8&t=32339
Avatar de l’utilisateur
lapin

Messages: 8969
Inscrit le: 04 Déc 2010 11:07
Localisation: Vosges

Re: mes essais !!

Messagepar volute » 27 Aoû 2024 18:47

lapin a écrit:Le martyr peut faire la même épaisseur que le morceau à raboter …


Pareil ou plus, mais pas moins :capello: Noté

Défonceuse reçue...me restera à lui faire un ptiot support...j'y ai pas encore réfléchi
"Rien n'est parfait,c'est un fait qu'il vous faut accepter.
Comment ?
Et bien,vous vous asseyez a votre table,vos outils devant vous.………….et vous recommencez. "
The outfit

Je suis caché ici
Avatar de l’utilisateur
volute

Messages: 1493
Inscrit le: 08 Nov 2019 12:31
Localisation: Lyon

Re: mes essais !!

Messagepar volute » 27 Aoû 2024 18:59

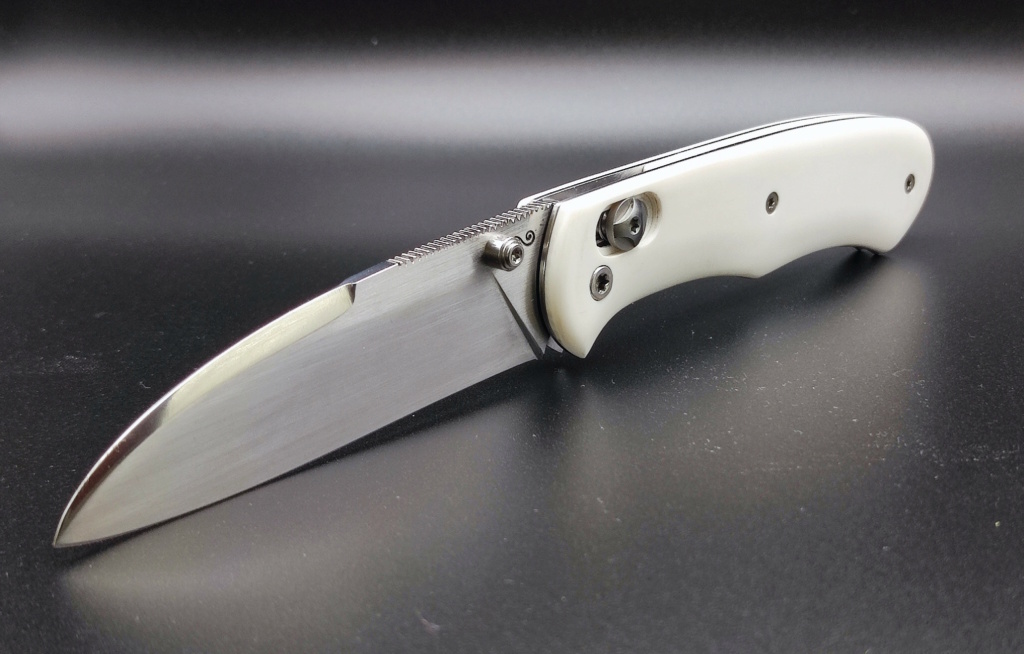

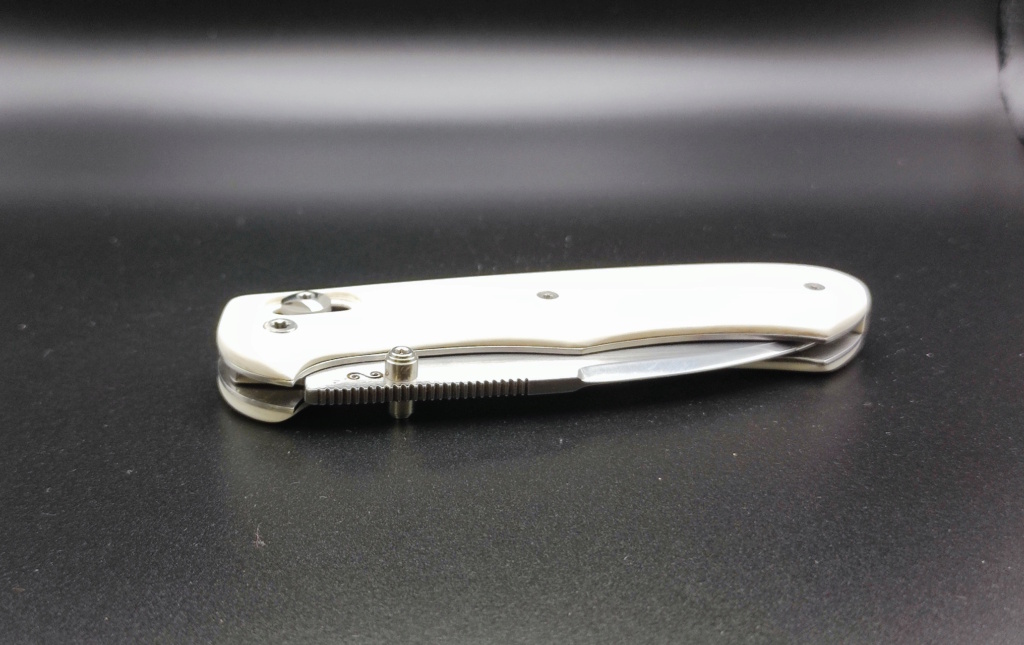

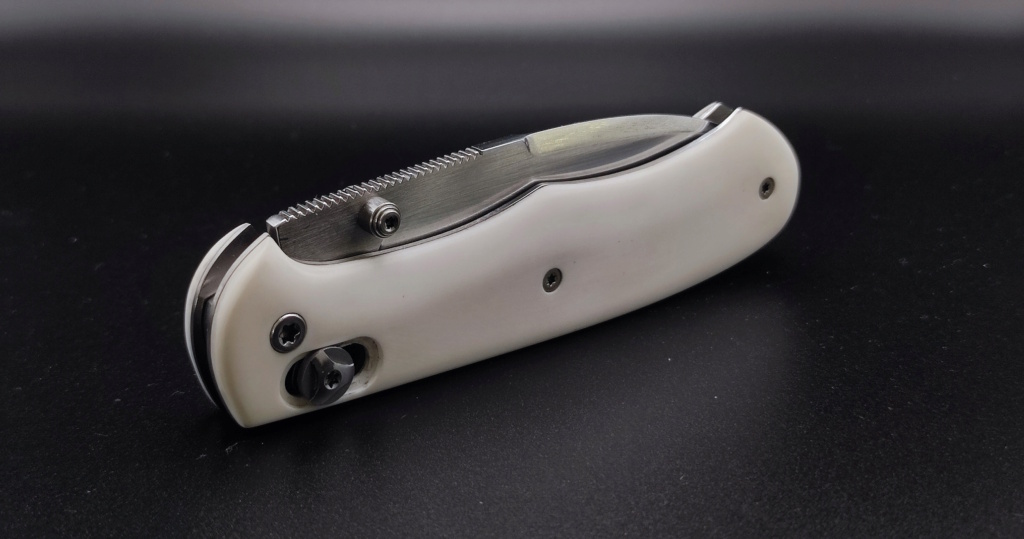

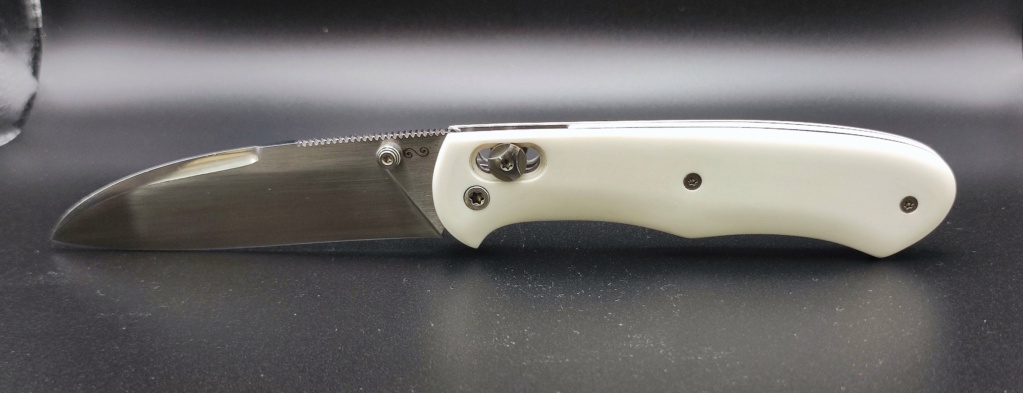

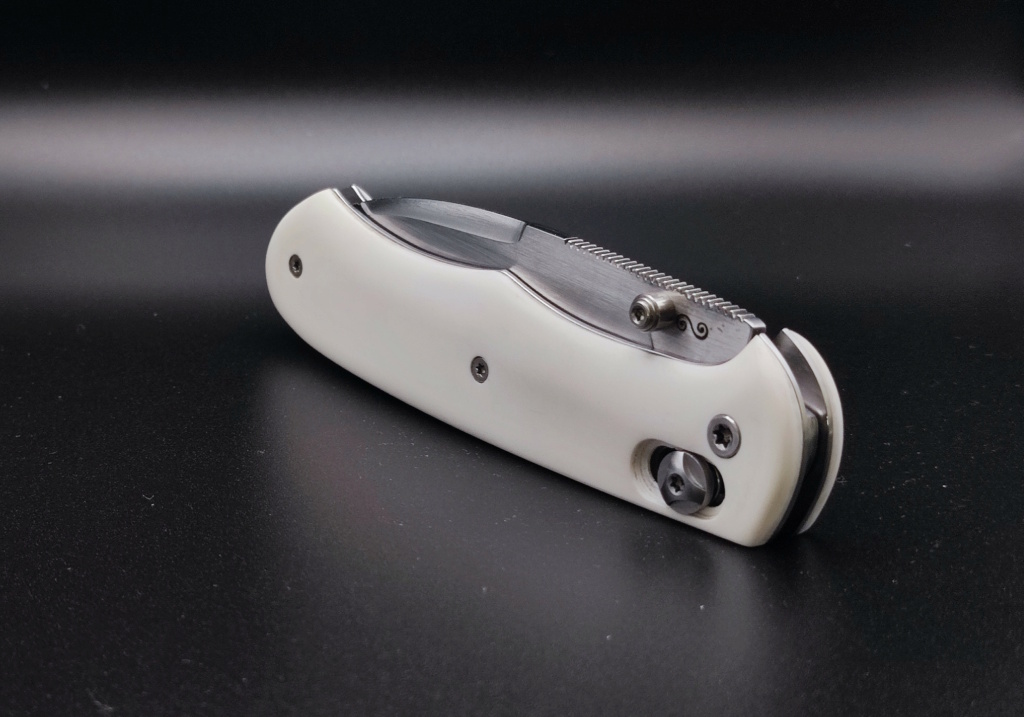

Le p'ti dernier, axis sur roulement billes céramique, plaquettes en elforyn (fallait que j'essaye..), lame en O2 de 2.8mm (3mm avant rectif vu que le 90mcv8 est pas super à réception...)
190mm en tout, lame de 85mm, épaisseur 11.3mm, 83g





et en vidéo :


Les deux qui suivront seront en bois :D

Vos avis comptent !! :chin:
"Rien n'est parfait,c'est un fait qu'il vous faut accepter.
Comment ?
Et bien,vous vous asseyez a votre table,vos outils devant vous.………….et vous recommencez. "
The outfit

Je suis caché ici
Avatar de l’utilisateur
volute

Messages: 1493
Inscrit le: 08 Nov 2019 12:31
Localisation: Lyon

Re: mes essais !!

Messagepar DiZ » 27 Aoû 2024 19:36

:yeux: t'as tenu compte des remarque sur la finesse, il est sexy !!!

dis moi, le elforyn, ça peut se "cerfé" (ça réagirais a la flamme/chaleur , ou faut oublier ça fond ?)
Dernière édition par DiZ le 27 Aoû 2024 19:50, édité 1 fois au total.
Avatar de l’utilisateur
DiZ

Messages: 15708
Inscrit le: 16 Nov 2019 12:24
Localisation: 69

Re: mes essais !!

Messagepar lapin » 27 Aoû 2024 19:48

Il est superbe thup la rectifieuse c’est un truc qui me serait bien pratique …
Je me demande si je ne pourrai pas m’en bricoler une avec un tour à bois … avec une surface plane et un rouleau avec de l’abrasif collé.
Ce qui n'existe pas existe (Barjavel : Équation de Zoran)
Lapin … Moto Guzzi V85TT Centenario
Mes stages => https://forum.neoczen.org/viewtopic.php?f=8&t=24514
Mes premiers => https://forum.neoczen.org/viewtopic.php?f=23&t=27722
Mes suivants => https://forum.neoczen.org/viewtopic.php?f=8&t=32339
Avatar de l’utilisateur
lapin

Messages: 8969
Inscrit le: 04 Déc 2010 11:07
Localisation: Vosges

Re: mes essais !!

Messagepar grand goule » 27 Aoû 2024 21:03

si tu as une fraiseuse tu dois pouvoir gérer avec .
très chouette Volute et impressionnant de fluidité, ce qui m’amène à la question suivante, tu pourrais pas virer ce moche thumb stud, qui de toute évidence n’est absolument pas indispensable ?
