Conseils pour un fixe

[aliaswonder]

Le fourreau on verra plus tard
Pour le moment j'essaie de faire le manche pour que ça soit joli mais surtout que je puisse m'en servir pour des petits travaux de sculpture.
Il y a ça aussi dans le genre qui est peut être aussi une solution. Il y a un rivet et une garde simple qui est collée. Le problème c'est qu'il y a un decroché entre la fin du tranchant et la semelle qui maintient la garde côté lame ce que je n'ai pas sur le takeda :

[ilium]

Sinon tu visses ou tu rivettes ta garde. Je ne suis pas fan cela étant.

[aliaswonder]

Dans le bambou je ne peux pas river ou visser dans le sens des fibres sans risquer de le fendre ou d'atténuer sa résistance. Ça a une structure très particulière, très résistante dans un sens et plus fragile dans l'autre.

[Lolo94]

Pourquoi pas faire une ligature à la place de la virole? Là tu peux ajuster le bois comme tu veux. Laqué ça peut être joli.

[aliaswonder]

Pourquoi pas faire une ligature à la place de la virole? Là tu peux ajuster le bois comme tu veux. Laqué ça peut être joli.

C'est le premier truc qui m'est venu à l'esprit un peu comme un couteau en silex ou un couteau primitif mais joliment fait. C'est assez dans mes cordes . Mais j'aimerais bien le faire un peu plus dans les règles de l'art. Que j'apprenne un truc au passage.

[ilium]

Alors je reste sur ma proposition initiale: habillage d'ébène avec rivet comme ça tu as ta garde et l'arrière est ajusté, inséré et collé dans un tube bambou.

[aliaswonder]

J'ai comme l'impression qu'on se dirige plutôt vers un mélange de plusieurs trucs.
J'attendrai jusqu'à demain avant de me décider. Qui sait si d'ici là quelqu'un d'autre n'aura pas une idée.

[Lolo94]

Pour le manche, dans cet esprit là tu devrais t'en sortir.
Fais la garde/virole en ébène, pas trop fine ( 5-10mm) pour être solide. et tu colles tout à l'epoxy, +/-rivet.
Il faut percer plusieurs trous dans le manche et agrandir à la lime/dremel, ça devrait pas être trop dur sur 3cm de profondeur. Ce trou sera caché par la pièce en ébène. Par contre la découpe dans celle ci doit-être précisemment ajustée.

[Lolo94]

Y'a pas mal de tutos sur le sujet. Le mien est assez proche, pour visualiser le truc.
viewtopic.php?p=383264#p383264
L'absence d'épaulement à la jonction lame manche ne change pas grand chose pour ce montage, il faut juste que ce soit plus largement dimensionné.

[ilium]

Personnellement, sauf si ça ne te dérange pas du tout, je ne ferais pas de trou supplémentaire histoire de conserver l'intégrité du couteau initial.

[Shengouille]

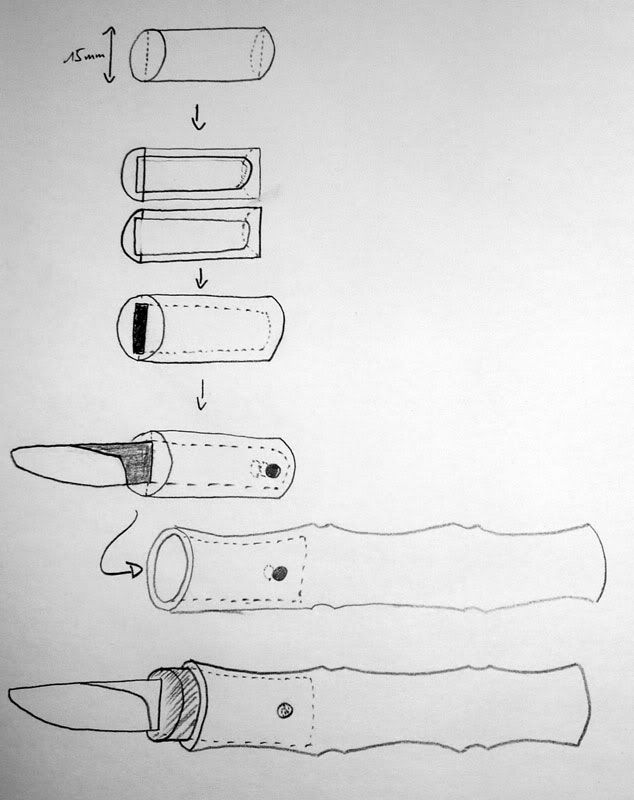

Alors, ça va pas être très visuel, mais je partirai dans la direction d'Ilium.

- un cylindre (ou bloc, faudra juste poncer après) d'ébène de 15mm de diamètre, sur 60mm de longueur. Coupé en deux en longueur avec une scie japonaise.
- tu traces le contour de la soie à "noyer" dans l'ébène sur les deux plaquettes obtenues. Trace le profil de la lame sur un morceau de papier pour bien repérer le trou du rivet.
- tu évides l'intérieur patiemment de manière à ce que l'ébène enserre parfaitement la "soie" une fois les deux morceaux rapprochés. La technique utilisée te servira pour l'étui
- polissage de l'extrémité "lame" de l'ébène, après c'est galère
- Quand c'est bon, collage de l'ébène et de la soie avec de l'époxy bi-composants, maintiens avec des serre-joints, ou dans l'étau avec des protections sur les mors.
- Pendant que ça sèche, prends un morceau de bambou du diamètre final de ton manche: 20 ou 22mm ? Tu vas devoir l'évider de manière à insérer le bloc ébène+lame le plus proprement possible. Si ton bambou est creux, ça se résume presque à trouver le bon morceau de bambou, mais je te fais confiance sur ce point
- Une fois que c'est sec, perce le trou du rivet sur l'ébène+lame. Puis sur le bambou.
- Nappe la cavité du bambou d'époxy, insère l'ébène (ça doit rentrer en force, pas trop pour pas fendre le bambou...), bloque le montage avec un rivet (une baguette en bambou de 3mm ça doit se trouver ?) collé.

A mon avis, c'est réalisable

No comment sur mes talents de graphiste, je fais de mon mieux



©Shengouille design

[gam127]

Beau projet sympa et original … et dessin sympa shengouille.…

[aliaswonder]

Merci Shengouille. Très clair ton dessin. Je vais étudier ça.
Comme d'hab, j'ai de la corne et de l'ébène en plaque mais rien en cylindre

@Lolo
Il est beau le pukko de ton tuto.

[Lolo94]

Pourquoi se faire chier alors que tu peux prendre un bambou et le bourrer de résine époxy? Ca peut même être plus joli.

[Shengouille]

A la limite partir d'une plaque ça rendra le creusage de la cavité de la soie moins pénible... creuser un truc qui passe son temps à basculer c'est de la performance
